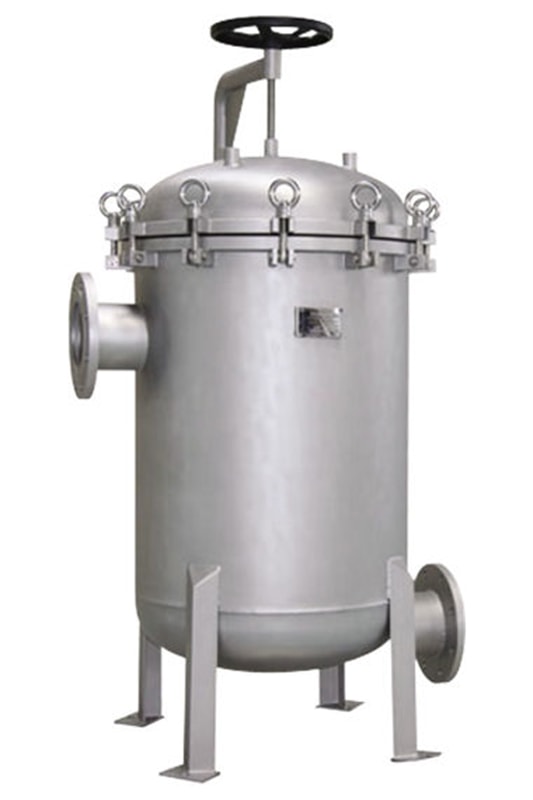

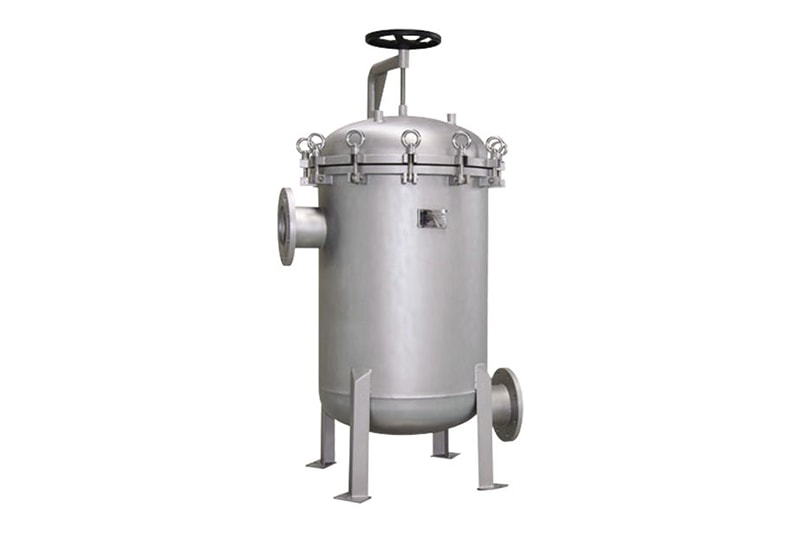

مصنع شمعات أنظمة الفلترة والترشيح غلاف مرشح ستانلس ستيل للسوائل عالية التدفق (وعاء/ علبة المرشح)Stainless Steel High Flow Liquid Filter Housing
غلاف مرشح ستانلس ستيل للسوائل عالية التدفق (وعاء/ علبة المرشح)Stainless Steel High Flow Liquid Filter Housing
صممت الشركة هذا النوع من أنظمة الفلتر لتلبية احتياجات الترشيح القوية، حيث يُصنع غلافه من الفولاذ المقاوم للصدأ لاستيعاب خراطيش الفلتر عالية التدفق، مما يجعله مثالي للتطبيقات التي تتطلب ترشيحًا فعالاً، خاصة في قطاع معالجة المياه.

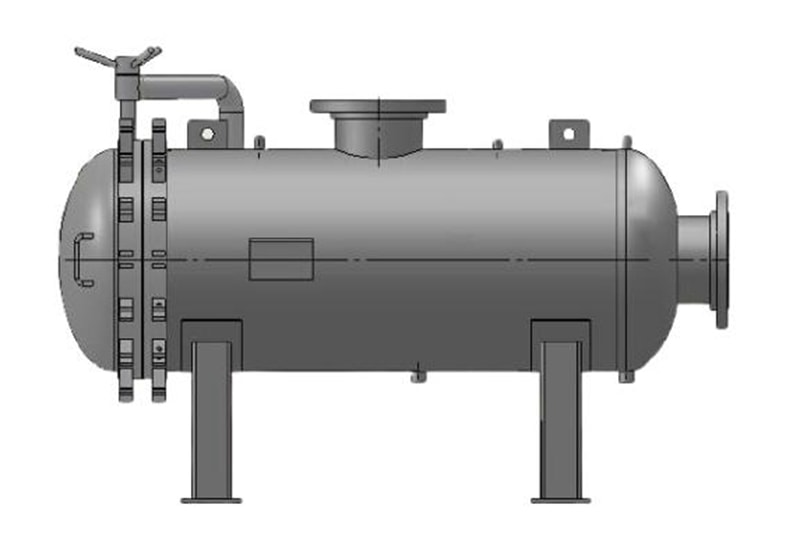

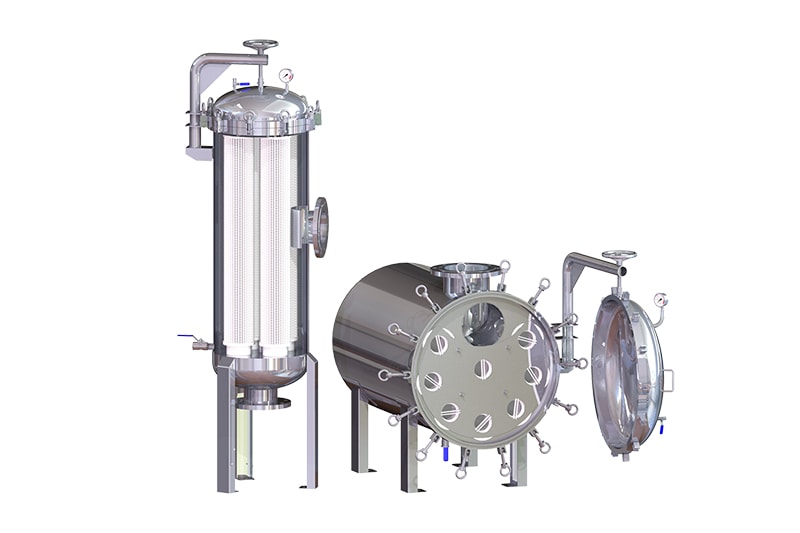

كما يمكن تثبيته بشكل رأسي أو أفقي، مما يلبي متطلبات التثبيت المختلفة. وبالنسبة للمرشحات القياسية، يُفضل التصميم الرأسي بشكل شائع. في الحالات التي يتجاوز فيها تدفق المياه 1000 طن في الساعة. بالإضافة إلى ذلك، يمكن إقران هذا الغلاف بخراطيش فلتر 60 بوصة، مما يضمن معدلات تدفق عالية مع سهولة استبدال الخرطوشة.
المواد
| غلاف الفلتر | 304/316L |
| صمام التهوية | 304/316L |
| المسمار (مسمار عروي) | 304/316L |
| أرجل الفلتر | 304/316L |
| حلقة شكل O | EPDM/ سيليكون/ مطاط الفلورو/PTFE |
| (* تتوفر خدمة التخصيص حسب الطلب) | |
طريقة الوصل
| الاتصال | مسمار عروي |
| المدخل / المخرج | فلنجة توصيل |
| صمام التهوية | G1/2" |
| صمام التصريف | G1" |
| مقياس الضغط | M14×1.5 |
معالجة السطح
| نوع التلميع | تلميع المرآة / تلميع كهربائيا / السفع الرملي |
| دقية التلميع | الجدار الداخلي 0.6 ميكرومتر/الجدار الخارجي 0.8 ميكرومتر |
الخواص الفنية
| الضغط | 0.6MPa/1.0Mpa |
| درجة حرارة التشغيل القصوى | 130℃ |
مخطط (رسم) ثنائي الأبعاد

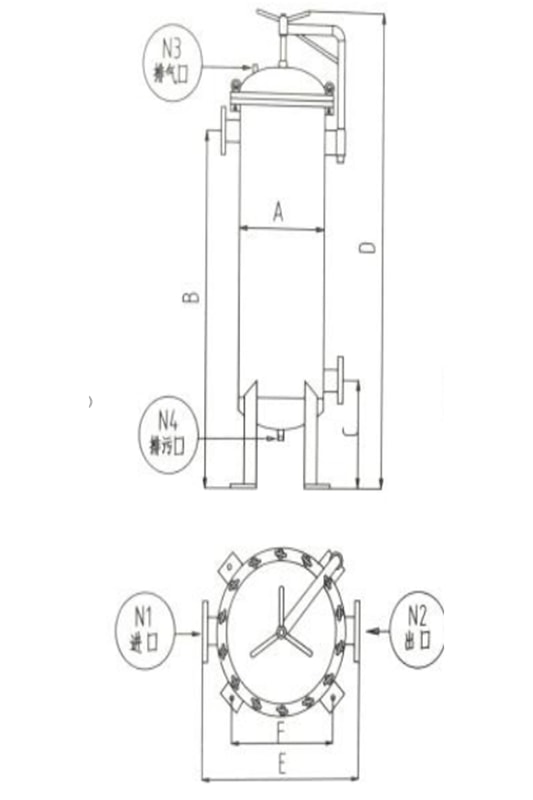

أبعاد غلاف الفلتر العمودي
| عدد الحشوات | الطول | الأبعاد (مم) | مدخل / مخرج (فلنجة) | ||||||
| A | B | C | D | E | F | N1 | N2 | ||
| 1 | 40" | ⌀219 | 1530 | 335 | 1750 | 380 | / | DN80 | DN80 |
| 3 | ⌀400 | 1655 | 405 | 2170 | 560 | 400 | DN150 | DN150 | |
| 4 | ⌀450 | 1725 | 445 | 2390 | 610 | 440 | DN150 | DN150 | |
| 5 | ⌀500 | 1840 | 490 | 2580 | 700 | 480 | DN200 | DN200 | |
| 7 | ⌀550 | 1860 | 500 | 2600 | 750 | 510 | DN250 | DN250 | |
| 9 | ⌀650 | 1890 | 530 | 2660 | 890 | 585 | DN250 | DN250 | |

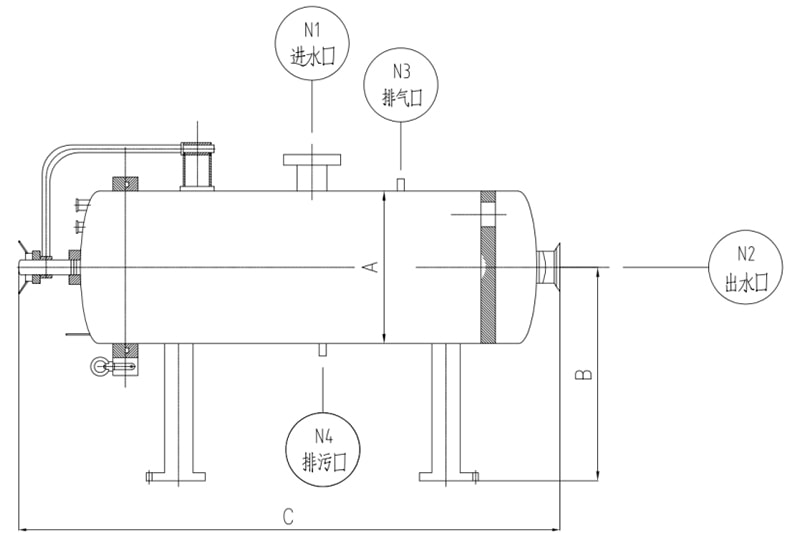

أبعاد غلاف الفلتر الأفقي
| عدد الحشوات | الطول | الأبعاد (مم) | مدخل / مخرج (فلنجة) | ||||||
| A | B | C | D | E | F | N1 | N2 | ||
| 1 | 40" | ⌀219 | 300 | 1750 | / | / | / | DN80 | DN80 |
| 3 | ⌀400 | 400 | 2170 | / | / | / | DN150 | DN150 | |
| 4 | ⌀450 | 500 | 2390 | / | / | / | DN150 | DN150 | |
| 5 | ⌀500 | 500 | 2580 | / | / | / | DN200 | DN200 | |
| 7 | ⌀550 | 600 | 2600 | / | / | / | DN250 | DN250 | |
| 9 | ⌀650 | 800 | 2660 | / | / | / | DN250 | DN250 | |
الميزات
- يتميز بأنه مصقول كالمرآة داخليًا وخارجيًا، مما يحقق خشونة تلامس تبلغ 0.6 ميكرومتر، ويلبي معايير النظافة الصارمة.
- يتميز بتصميم مصنوع بطريقة علمية مع إغلاق مثالي، دون ترك زوايا ميتة وضمان سهولة التنظيف.
- يتميز بتصميم مدمج، وتحسين استغلال المساحة.
التطبيقات
- •في أنظمة ترشيح السوائل ذات التدفق العالي في العمليات المختلفة.
- في أنظمة معالجة مياه الصرف ذات التدفق العالي، وتحلية المياه، وترشيح سوائل التنظيف.
- في تطبيقات في مجال ترشيح مياه الصنبور، ومعالجة مياه الصرف، وتحلية مياه البحر.
